关键规格
- 输入信号
- 热电偶、热电阻、mV 及标准信号
- 采样周期
- 125 ms
- 报警方式
- 上限、下限、上偏差、下偏差及上电免除报警
- 通讯
- RS232、RS485
Technical Detail
完整技术资料
结构化技术资料
AL830 是面向可控硅三相移相电路的工业调节器，适用于三相星形、三角形接法的大功率电炉、整流调压和工业电压调节应用。
本页将原 rich HTML 拆成型号编码、外形安装、三相接线、典型功率电路和规格参数，方便工程师快速核对。
型号编码
AL830 通常按可选功能确认完整订货型号；通讯和特殊要求建议询价时同步确认。
项目说明
- 基本型号
- AL830 三相可控硅移相控制器
- 可选功能
- QP4、QP8、QP16、QP30 程序控制；So 输出信号缓变；Svtr / Pvtr 变送；Rem 模拟遥控设定；Prt 打印记录
- 型号示例
- AL830/QP8 表示带 8 段程序控制功能的三相移相控制器

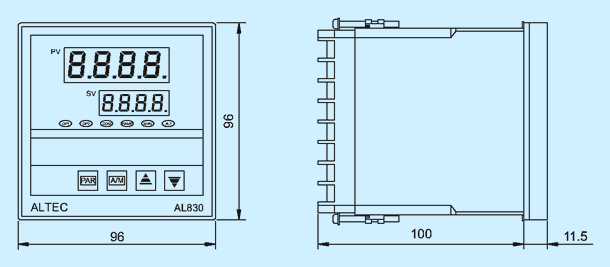

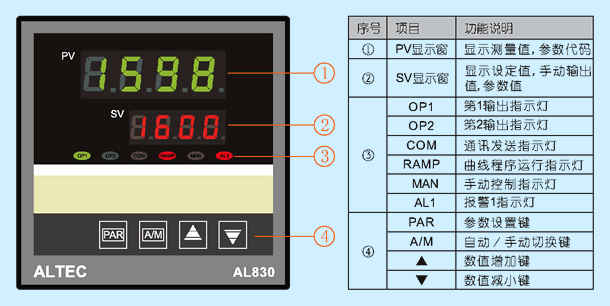

面板、外形与安装

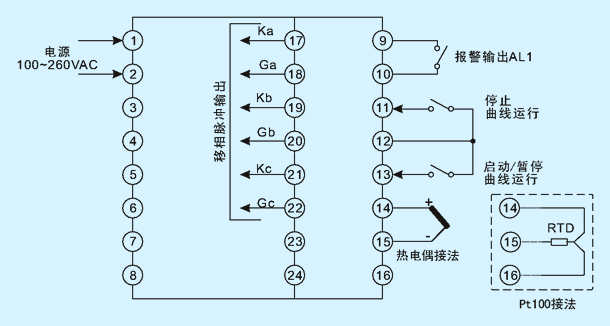

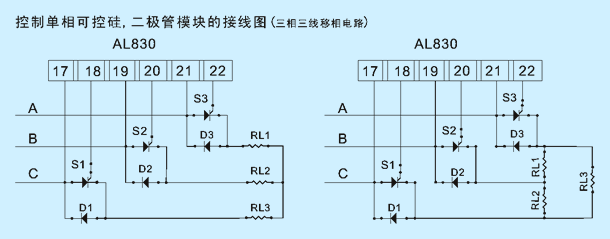

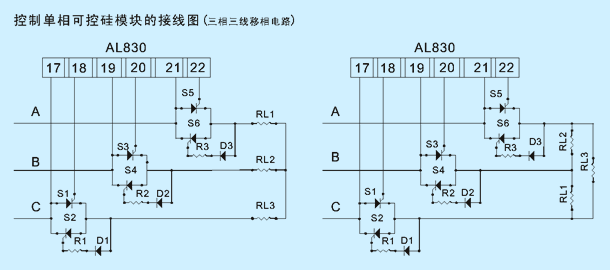

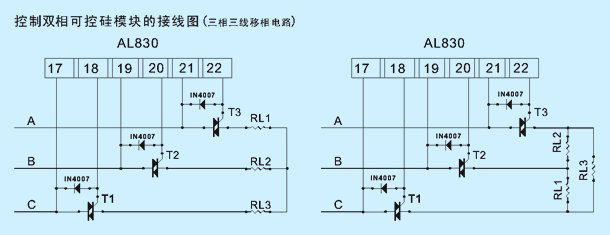

端子接线与功率电路
三相功率回路必须结合负载、可控硅模块和柜内保护设计确认，不建议只凭页面图示直接接线。
主要规格参数
项目说明
- 输入信号
- 可编程热电偶、热电阻、mV 及标准信号输入，可按应用扩展输入信号
- 测量精度
- ±0.2% FS ± 1 digit
- 采样周期
- 125 ms
- 控制算法
- PID 调节算法，支持 PID 自整定和分段输出功率限制
- 报警方式
- 上限、下限、上偏差、下偏差等报警模式，支持上电免除报警
- 数字通讯
- RS-232 / RS-485 选配
- 面板尺寸
- 96 x 96 mm
- 电源
- 100-240 VAC, 50/60 Hz；24 VAC/DC, 50/60 Hz
- 工作环境
- 0-50°C，≤85% RH，无凝露
- 输出方式
- 可控硅三相移相触发脉冲输出
相关技术资料
AL830 资料归入 AL808 / AL809 / AL810 / AL830 系列说明书。
