关键规格
- 输入信号
- 热电偶、热电阻、mV 及标准信号，可扩充输入
- 测量精度
- ±0.2%FS ±1 个字
- 通讯
- RS232、RS422、RS485 可选
- 曲线控制
- 4、8、16、30 段曲线程序控制可选
Technical Detail
完整技术资料
结构化技术资料
AL810 是面向可控硅单相移相电路的工业调节器，可输出单相移相脉冲，适用于电阻性负载、电感性负载、变压器一次侧和整流调压装置。
本页按采购和工程确认场景整理型号编码、外形安装、端子接线、触发电路和规格参数。
型号编码
AL810 通常按通讯功能和可选功能确认完整订货型号。
项目说明
- 基本型号
- AL810 单相可控硅移相控制器
- 通讯
- 0 无通讯，232 RS-232，422 RS-422，485 RS-485
- 程序控制
- QP4、QP8、QP16、QP30 可选，分别对应 4 / 8 / 16 / 30 段程序控制
- 信号与记录选件
- So 输出信号缓变，Svtr 设定值变送，Pvtr 测量值变送，Rem 模拟遥控设定，Prt 打印记录
- 型号示例
- AL810/485/QP8 表示带 RS-485 通讯、8 段程序控制的单相移相控制器

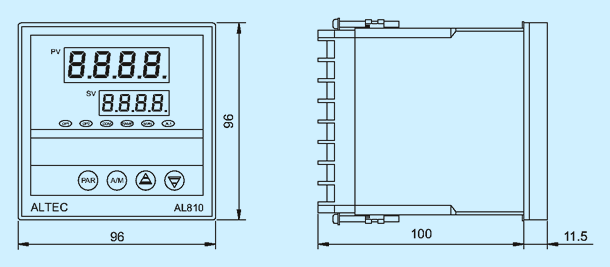

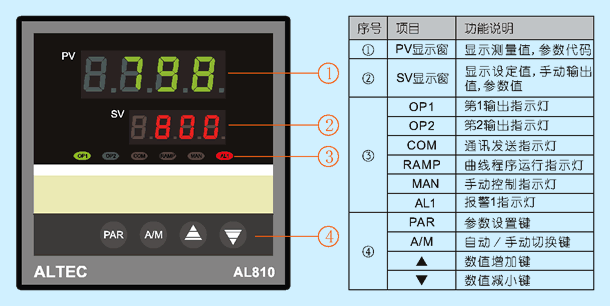

面板、外形与安装

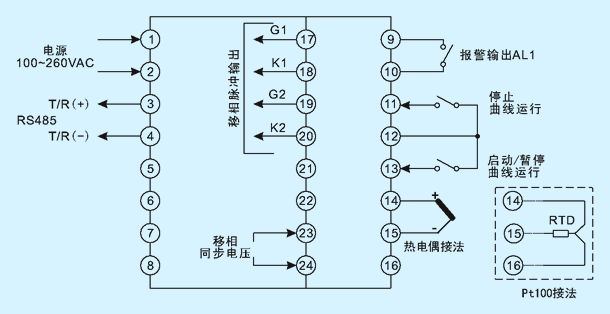

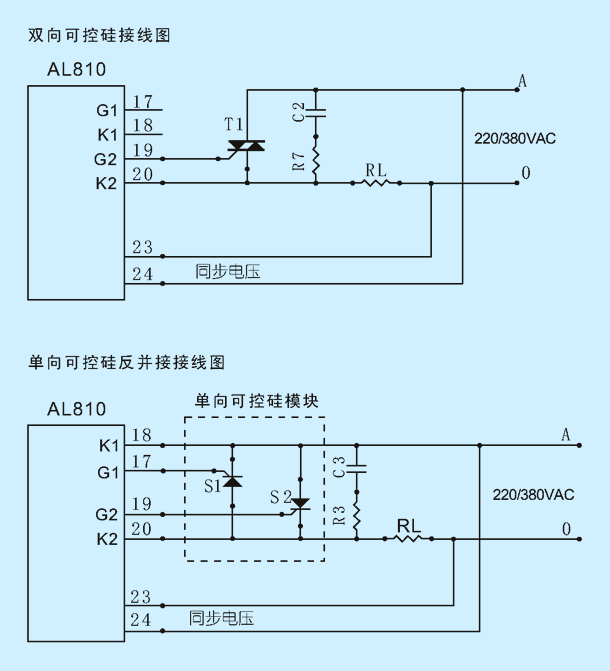

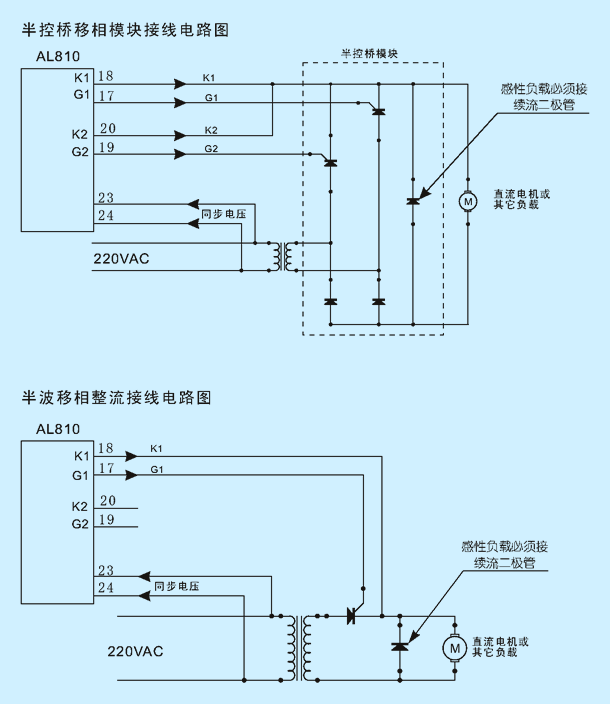

端子接线与触发电路
可控硅接线与负载类型、模块形式有关，现场接线前应核对说明书和电气设计图。
主要规格参数
项目说明
- 输入信号
- 可编程热电偶、热电阻、mV 及标准信号输入，可按应用扩展输入信号
- 测量精度
- ±0.2% FS ± 1 digit
- 采样周期
- 125 ms
- 控制算法
- PID 调节算法，支持 PID 自整定和分段输出功率限制
- 报警方式
- 上限、下限、上偏差、下偏差等报警模式，支持上电免除报警
- 数字通讯
- RS-232 / RS-485 选配
- 面板尺寸
- 96 x 96 mm
- 电源
- 100-240 VAC, 50/60 Hz；24 VAC/DC, 50/60 Hz
- 工作环境
- 0-50°C，≤85% RH，无凝露
- 输出方式
- 可控硅单相移相触发脉冲输出
相关技术资料
AL810 资料归入 AL808 / AL809 / AL810 / AL830 系列说明书。
