关键规格
- 系列型号
- AL808、AL809、AL810、AL830
- 通讯
- RS232、RS422、RS485 可选
- 可选功能
- 曲线程序控制、输出缓变、测量值/设定值变送、模拟遥控设定、打印记录
- 适用对象
- 温度、压力、流量、液位、湿度
Technical Detail
完整技术资料
结构化技术资料

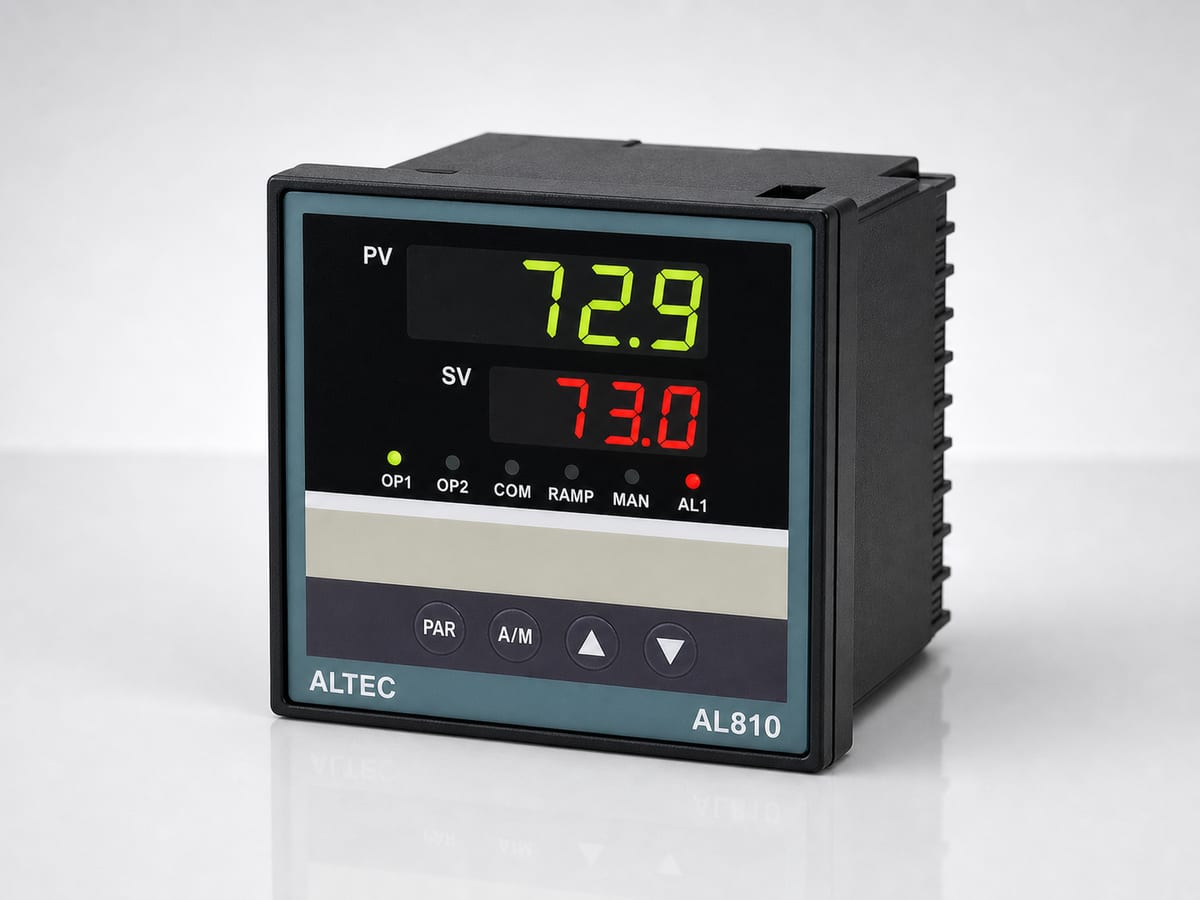

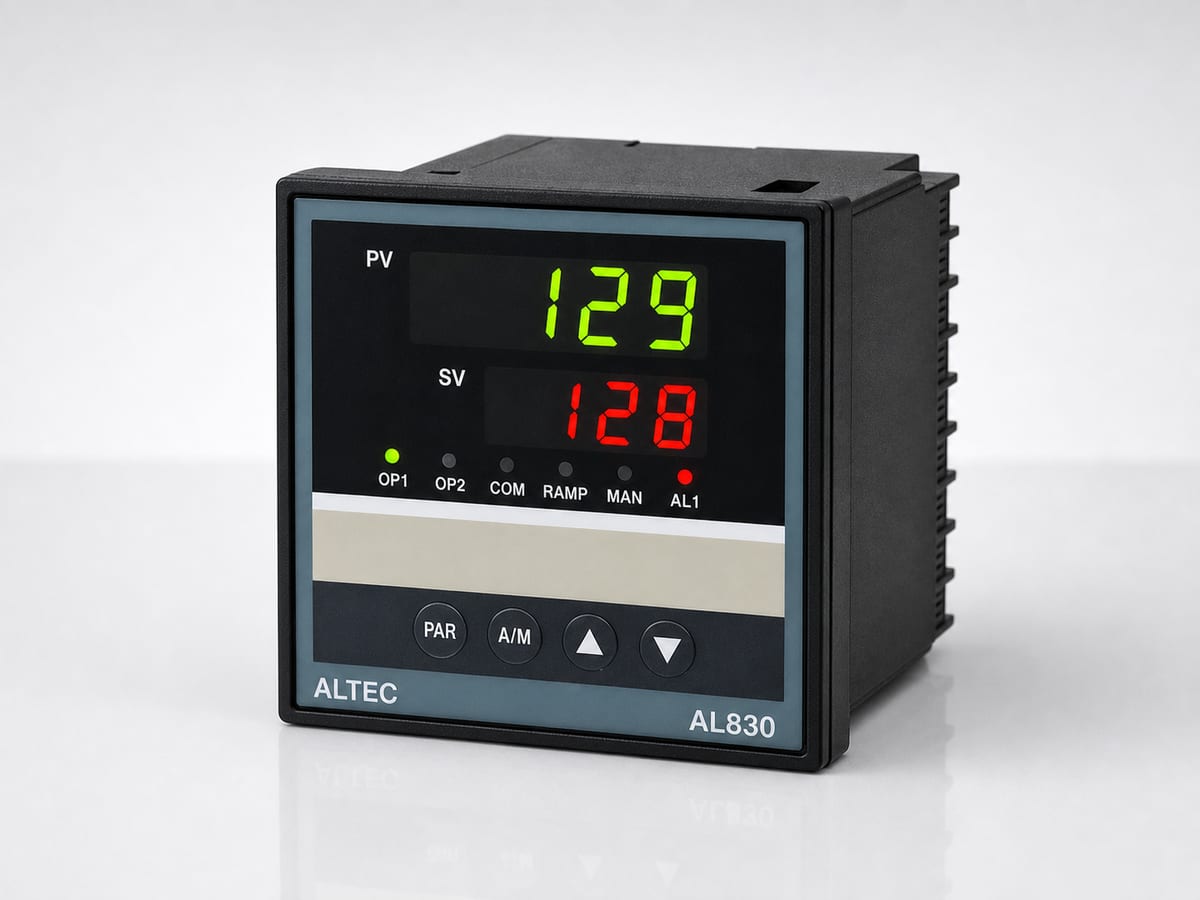

AL808 / AL809 / AL810 / AL830 系列用于工业温度与过程控制，可按面板尺寸、主输出、辅助输出、报警、通讯和选件组合型号。
以下内容把原 rich HTML 拆为可维护的型号编码、端子接线、外形尺寸、规格参数和文件下载分组，便于后续逐个产品迁移。
型号编码
订货时通常按基本型号、面板尺寸、OUT1、OUT2、ALARM1、通讯和选件组合确认。
项目说明
- 基本型号
- AL808、AL809、AL810、AL830
- 面板尺寸
- 空白、D、E、M、A、B，对应不同面板尺寸规格
- OUT1 / OUT2
- 0 无输出，R 继电器，L 逻辑电平，T 单相过零触发，3T 三相过零触发，D 连续电流输出
- ALARM1
- 0 无报警，R 继电器报警输出
- 通讯
- 0 无通讯，232，422，485
- 选件
- QP4 / QP8 / QP16 / QP32 程序控制，Rem 远程设定，Pvtr 测量值变送，Svtr 设定值变送，Prt 打印，Clk 实时时钟

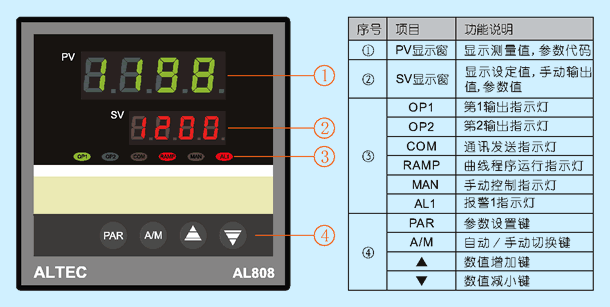

面板与外形尺寸

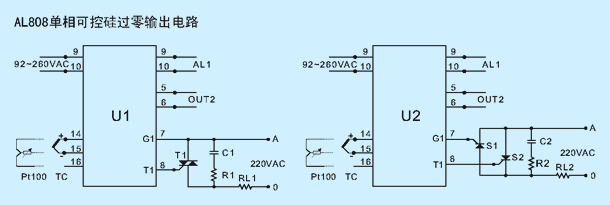

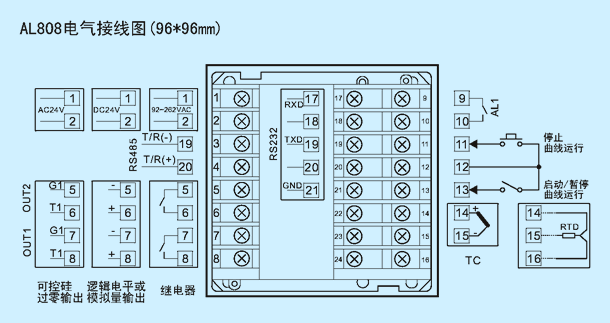

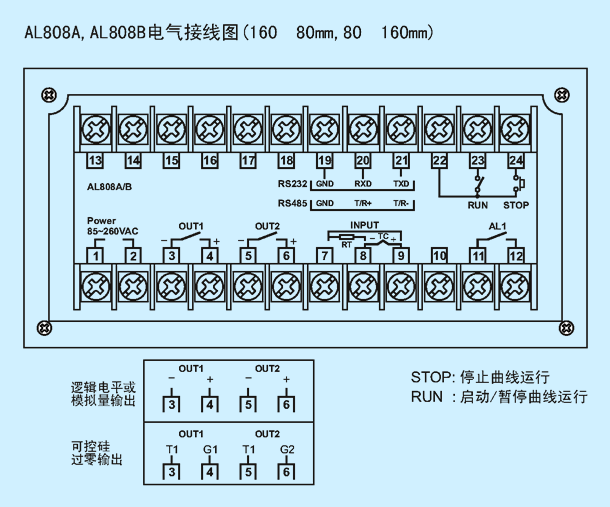

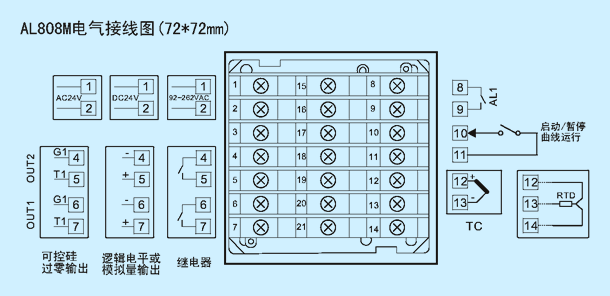

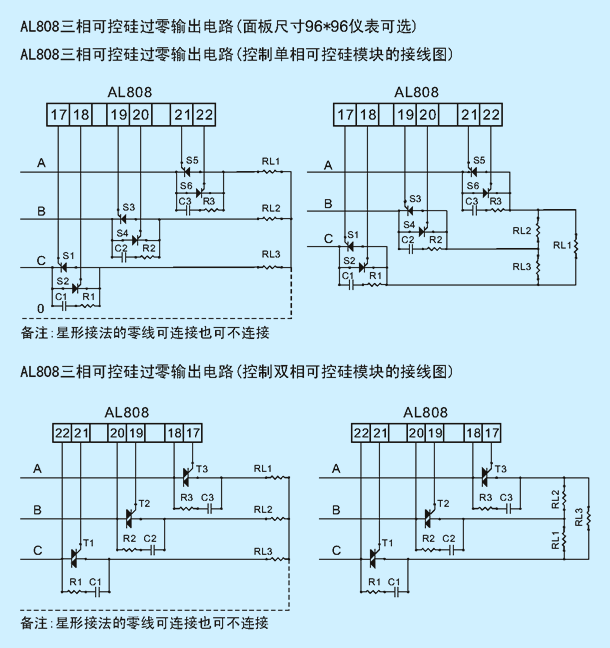

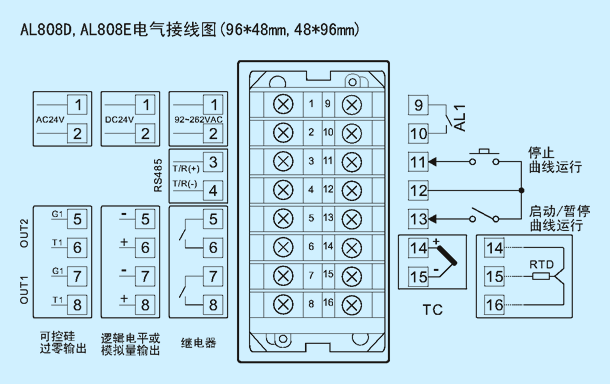

端子接线参考
不同壳体与输出组合的端子定义不同，采购和工程确认时应以对应型号说明书为准。
主要规格参数
项目说明
- 测量精度
- ±0.2% FS + 1 digit
- 采样周期
- 125 ms
- 输入信号
- 热电偶 J、K、E、R、S、T、B、N；热电阻 Pt100、Cu50；线性电流/电压信号
- 输出方式
- 继电器、SSR 逻辑电平、可控硅过零触发、可控硅移相触发、模拟量输出
- 控制算法
- 改进型 PID，支持自整定、手动/自动控制和程序控制选件
- 通讯接口
- RS-232 / RS-422 / RS-485 选配
- 工作环境
- 0-50°C，≤85% RH，无凝露
